    • 北斗船载终端
产品详情

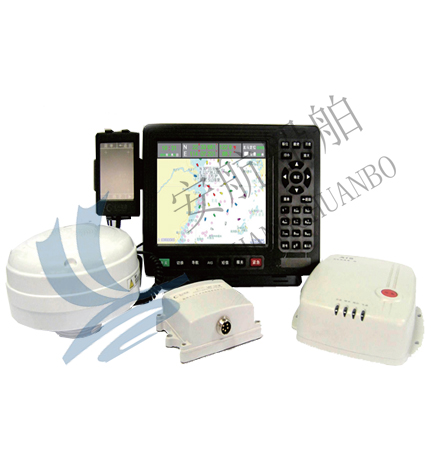

        BDG-MF-07型北斗船载终端是针对海洋渔业应用需求和海洋环境特点设计的船载终端产品。该款产品由大屏幕彩色显控单元、北斗定位通信单元、以及配件(手写板)等部分组成。该产品可为船舶上的生产作业者提供导航定位、船舶自动防碰撞报警、紧急遇险一键式报警等功能,并提供船舶之间、船岸之间的北斗短信互通服务。



特点优势:

       1.大屏幕高清电子海图;

       2.卫星定位导航;

       3.一键式紧急报警;

       4.支持北斗短报文通信,可在船舶之间、船舶与手机之间互发短信;

       5.可扩展支持AIS船舶防碰撞报警。

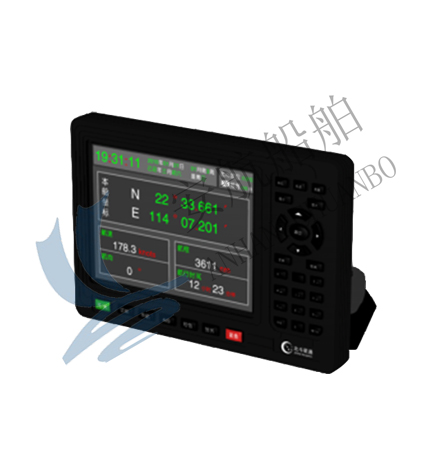

        北斗是我国自主研发的全球定位系统,因此我国掌握系统自主权,没有GPS系统被国外限制服务的担忧和隐患,并可兼容GPS信号。北斗船载型用户机是一款针对舰船环境在实用型车载用户机基础改进设计的一款北斗用户终端,可广泛应用于船舶、铁路、水文等特殊环境要求的领域。

一、主要功能:

       1.定位功能:定位精度20米1σ(非标校区100米1σ);定位频度受用户申请的智能卡控制。

       2.导航功能:可设定、预置、存储航路点、航线;可自动计算偏航距离,偏航后还可以自动报警;

       3.通信功能:可进行短报文信息通信,并显示报文内容并将接收到的信息存储,以便查询;可编辑发送电文及编辑发送固定电文;

二、主要性能指标:

       1.动态范围:≤300公里/小时

       2.捕获时间:≤2S

       3.失锁再捕时间:≤1S

       4.发射功率:30W

       5.设备供电:直流9V—32V

       6.主机功耗:< 5W

       7.工作温度:主机:–20℃到+55℃  天线:–40℃到+70℃

       8.储存温度:–55℃到+70℃

       9.相对湿度:95±3%(+40℃)

       10.物理尺寸:主机 202mmX150mmX40mm

       11.通信接口:RS-232串口,默认波特率19200

三、在我国及周边地区,北斗系统基本服务性能如下:

       1.位置精度:平面10米、高度10米

       2.测速精度:每秒0.2秒

       3.授时精度:单向50纳秒

       4.可提供双向精度授时和短报文通信服务通过广域差分和地基增强等手段,北斗系统服务性能还可以满足各类用户需求.

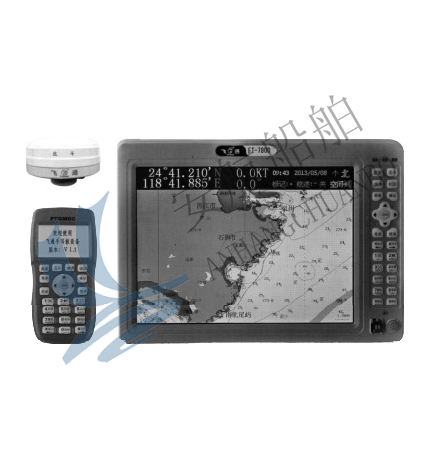

       FT-7800 船载终端结合我国船舶用户实际运用需求“以实用性、耐用性、易操作、全防水”的设计理念进行自主研制,新型多功能为一体的北斗卫星导航船载设备。终端采用彩色液晶显示、直观的操作键盘、显示直观清晰内置全*海岸线(电子海图)和地名、标记信息、短信收发、北斗 + GPS 双模导航等功能。本设备提供专用接口及显示图面,连接 AIS 数据显示信息,达到 AIS+ 北斗卫星导航二合一功能。

一、主要功能:

      1. 短信功能:支持北斗定位、支持自动位置报告、支持远程调取船位功能;支持船对船、船对岸、船与手机之间互发短信功能;支持紧急报警和区域报警功能。

      2. 北斗 +GPS 双模导航功能:实时显示本船的当前位置、速度、航向和渔区号;实时显示目的地(或游标)所在位置、渔区号、目的地到当前船位距离;实时跟踪并显示卫星状态;显示全中国海域的电子地图,并可实现多级缩放及任意移动和旋转海图;在海图上记录船只的航行轨迹;灵活调节亮度,使其适应航行中频繁交替出现的晴天、阴天、傍晚和夜晚;电子罗盘导航、实施航点、航线、航迹导航、游标导航。

      3. AIS 自动识别功能(外接、扩展):能够连续自主的接收与发射 AIS 数据信息;可显示本船周围装有 AIS 设备的船舶的 AIS 数据信息;静态数据包括:MMSI、船名、呼号、IMO 号、船舶类型、GPS 天线位置、船籍等;动态数据包括:经纬度、船速、航向、转向率、船艏、方位、距离等;航行数据包括:航行状态、吃水深度、危险货物种类、目的地和预到时间等;当 AIS 船舶进入报警范围时,机器具有灯光及语音报警且报警声随距离接近而不断改变;中英文信息发送、接收与显示(包括紧急信息);AIS 船队管理、AIS 禁止报警船舶和发现船舶报警列表设置;AIS 目标船船牌显示、航迹跟踪记录。

二、技术指标:

       定位精度:有标校站地区≤ 20 米 (1σ);无标校站地区≤ 100 米 (1σ)

       开机首捕时间: ≤ 2s

       失锁重捕时间: ≤ 2s

       接收通道数: 6 个

       接收误码率:1. ≥ 157.6dBW(仰角为 30°~ 75°)时,接收信号的误码率≤ 1×10-5

                           2. ≥ 154.6dBW(仰角为 10°~ 29°)时,接收信号的误码率≤ 1×10-5

       伪码跟踪随机误差:≤ 12.5 ns

       发射载波相位噪声:100 Hz:-60 dBc/ Hz;1 kHz:-70dBc/Hz;10 kHz:-80 dBc/Hz; 100 kHz:-90 dBc/Hz

       发射信号载波抑制:≤ 30dB
