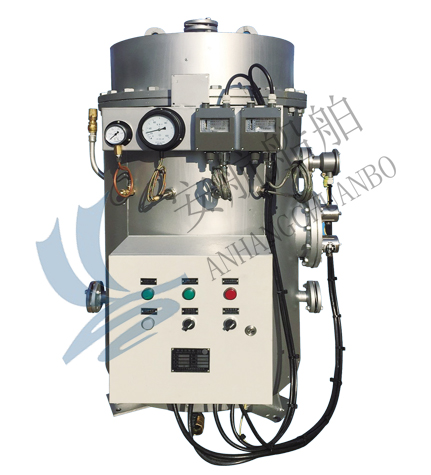

一、电加热水柜
型号 | DRG- | ||||
0.12 | 0.2 | 0.3 | 0.5 | 1.0 | |
容积(m3) | 0.12 | 0.2 | 0.3 | 0.5 | 1.0 |
工作压力(MPa) | 0.4(60℃) | ||||
设计压力(MPa) | 0.44 | ||||
试验压力(MPa) | 0.66 | ||||
安全阀起跳压力(MPa) | 0.42 | ||||
进水温度(℃) | 15 | ||||
出水温度(℃) | 65 | ||||
工作温度(℃) | 0~65 | ||||
设计温度(℃) | 80 | ||||
加热水量(kg/h) | 180 | 360 | 540 | 720 | 900 |
外表面敷设保温层厚度(mm) | 40 | ||||
外包镀锌薄钢板厚度(mm) | 0.7 | ||||
电制 | AC380、50Hz、3φ/AC440V、60Hz、3φ |
本热水柜适用于船舶或平台上淡水的加热,以供船员使用。

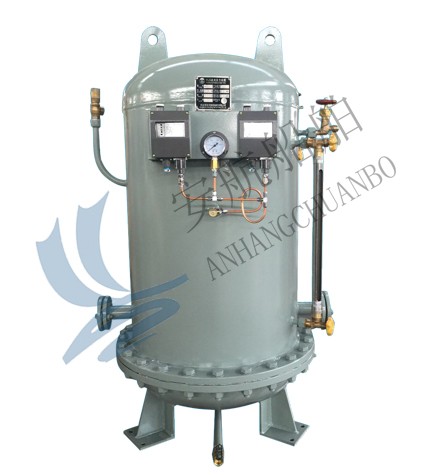

二、压力水柜
型号 | YLG- | ||||
0.12~3.0 | |||||
容积(m3) | 0.12~3.0 | ||||
工作压力(MPa) | 0.6 | ||||
设计压力(MPa) | 0.7 | ||||
试验压力(MPa) | 1.05 | ||||
安全阀起跳压力(MPa) | 0.63 | ||||
工作温度(℃) | 0~45 | ||||
设计温度(℃) | 50 |
本压力水柜适用于船舶上的供水(淡水、海水)系统。

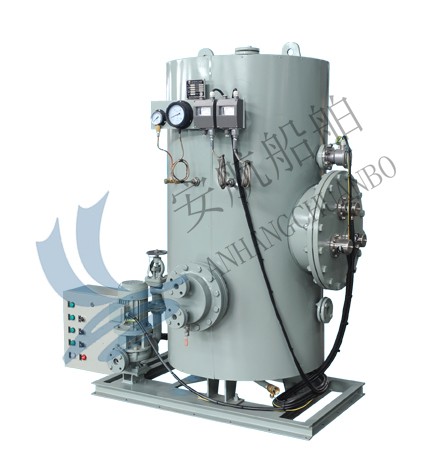

三、电蒸汽加热水柜
型号 | ZDR- | ||||
0.12 | 0.2 | 0.3 | 0.5 | 1.0 | |
容积(m3) | 0.12 | 0.2 | 0.3 | 0.5 | 1.0 |
工作压力(MPa) | 0.4(60℃) | ||||
设计压力(MPa) | 0.44 | ||||
试验压力(MPa) | 0.68 | ||||
安全阀起跳压力(MPa) | 0.42 | ||||
进水温度(℃) | 15 | ||||
出水温度(℃) | 65 | ||||
工作温度(℃) | 0~65 | ||||
设计温度(℃) | 80 | ||||
蒸汽压力(MPa) | 0.3 | ||||
加热水量(kg/h) | 275 | 450 | 750 | 1200 | 3250 |
蒸汽消耗量(kg/h) | 27.5 | 45 | 75 | 120 | 325 |
加热水量(kg/h) | 180 | 360 | 540 | 720 | 900 |
电制 | AC380、50Hz、3φ/AC440V、60Hz、3φ | ||||
外表面敷设保温层厚度(mm) | 40 | ||||
外包镀锌薄钢板厚度(mm) | 0.7 |
本热水柜适用于船舶或平台使用电或蒸汽加热淡水,以供船员使用。

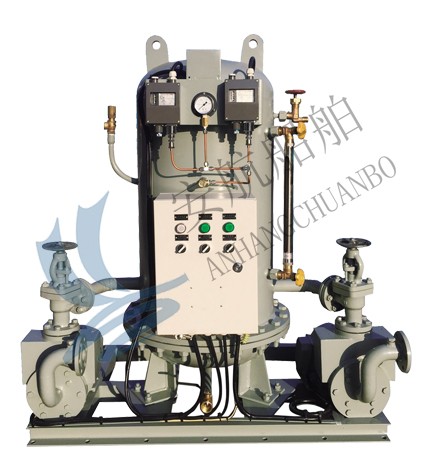

四、组装式压力水柜
型号 | ZYG- | |||||||
0.12 | 0.2 | 0.3 | 0.5 | 1.0 | 1.5 | 2.0 | ||
容积(m3) | 0.12 | 0.2 | 0.3 | 0.5 | 1.0 | 1.5 | 2.0 | |
工作压力(MPa) | 0.4 | |||||||
设计压力(MPa) | 0.44 | |||||||
试验压力(MPa) | 0.66 | |||||||
安全阀起跳压力(MPa) | 0.42 | |||||||
工作温度(℃) | 0~45 | |||||||
设计温度(℃) | 50 | |||||||
水泵 | 型号 | 1.5CWX | ||||||
扬程(m) | 40 |
本压力水柜适用于船舶上的供水(淡水、海水)系统。

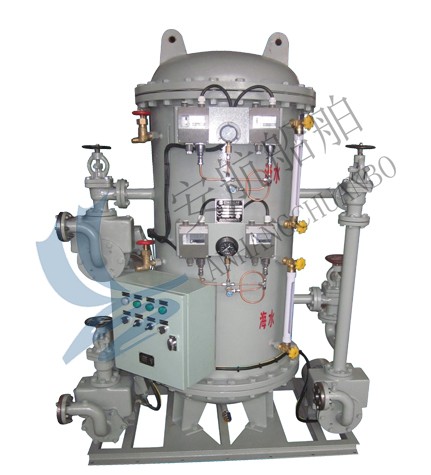

五、海、淡水压力水柜
型号 | ZYG(S)- | ||
0.2 | 0.4 | ||
容积(m3) | 0.1/0.1 | 0.2/0.2 | |
工作压力(MPa) | 0.4 | ||
设计压力(MPa) | 0.44 | ||
试验压力(MPa) | 0.66 | ||
安全阀起跳压力(MPa) | 0.42 | ||
工作温度(℃) | 0~45 | ||
设计温度(℃) | 50 | ||
水泵 | 型号 | 1.5CWX | |
扬程(m) | 40 |
本系列组装式海、淡水压力水柜适用于船舶海水和淡水管系的供水系统,集海水柜、淡水柜泵、阀门、管道于一体,单元模块化,结构紧凑,安装维修方便,外形美观。
